Cad is Rotator Táthú ann agus Conas a Fheabhsaíonn sé Cáilíocht agus Táirgiúlacht Weld?

A rotator táthú is suiteálaí tionsclaíoch é a thacaíonn agus a rothlaíonn go leanúnach ar phíosaí oibre sorcóireacha nó cruinne — amhail píopaí, soithí brú, umair agus coirí — ar luas rialaithe le linn an phróisis táthúcháin. Feabhsaíonn sé cáilíocht táthú agus táirgiúlacht trí chumasú táthú imlíne uathoibríoch sa suíomh cothrom (1G). , deireadh a chur leis an ngá atá le welder a athshuí timpeall ar chuid stáiseanóireachta. Léiríonn staidéir ar fud siopaí déantúsaíochta trom go laghdaítear an t-am athshuite láimhe de 40-60% ar rothlóirí táthú agus feabhas a chur ar chomhsheasmhacht coirníní i gcomparáid le táthú seasamh seasta, agus laghdaítear tuirse welder ar shíoga imlíne fada. Maidir le haon saoráid monaraithe a láimhseálann táthaithe sorcóireacha os cionn 200 mm trastomhas, a rotator táthú ar cheann de na hinfheistíochtaí trealaimh is airde ar ais atá ar fáil.

Cad is Rotator Táthú ann? Sainmhíniú, Comhpháirteanna, agus Conas a Oibríonn sé

Is éard atá i rothlóir táthú ná dhá chomhthionól sorcóir nó níos mó atá suite ar fhráma docht a chliseann ar phíosa oibre sorcóireach agus a rothlaíonn sé ar luas rialaithe go beacht fad a fhanann tóirse nó ceann táthú ina stad os cionn nó in aice leis an alt. Seachas an trealamh táthú a bhogadh timpeall na coda, bogann an rotator an chuid thar an bpointe táthú - athrú bunúsach sa chur chuige a chuireann ar chumas uillinn tóirse comhsheasmhach, luas taistil comhsheasmhach, agus ionchur teasa comhsheasmhach timpeall an imlíne iomlán.

Na trí chomhpháirt lárnach d'aon rotator táthú córas atá:

• Aonad tiomána: Tá na rollóirí mótair faoi thiomáint ag mótar leictreach agus giarbhosca. Rialaíonn an t-aonad tiomána luas rothlach, de ghnáth ó 0.1 go 1 RPM ar mhúnlaí tionsclaíocha, agus tá sé ceangailte le rialtóir luais le haghaidh coigeartú beacht.
• Aonad Idler: Tionól sorcóir éighníomhach a thacaíonn leis an taobh thall den phíosa oibre. Leanann sé an rothlú atá á thiomáint ag an aonad tiomána agus tá sé inchoigeartaithe ar leithead chun freastal ar thrastomhais éagsúla píopa nó soitheach.
• Painéal rialaithe / PLC: Rialaíonn sé luas rothlaithe, treo, tosaithe/stad, agus i múnlaí ardleibhéil, sioncrónú leis an bhfoinse cumhachta táthúcháin do thimthriallta imlíne imlíne uathoibrithe.

Tá an saotharphíosa suite sa chliabhán V-groove nó dromchla comhréidh atá déanta ag na péirí sorcóir. Cinneann an uillinn agus an spásáil sorcóir an raon trastomhas teagmhála is féidir leis an rotator freastal air. An chuid is mó caighdeánach tionsclaíoch rotator táthús láimhseáil trastomhais ó 100 mm go 3,500 mm , le samhlacha tromshaothair a shíneann go 6,000 mm agus níos faide anonn le haghaidh déantús soithí móra.

Cineálacha Rotators Táthú: Cén Dearadh a Fhoireann d'Iarratas?

Tá ceithre phríomhchineál rotators táthú ann , gach ceann acu a oireann do thoilleadh ualaigh éagsúla, céimseataí workpiece, agus leibhéil uathoibrithe. Is é roghnú an chineáil mícheart an earráid sonraíochta is coitianta agus is costasaí maidir le siopa déantúsaíochta.

1. Rotator Táthú Gnáth (Rollairí Uillinn Seasta)

Úsáideann an rothlóir táthú traidisiúnta frámaí sorcóir V-uillinn seasta agus is é an cineál is mó a úsáidtear i ndéantúsaíocht píopaí agus soithí ginearálta. Suíonn an dá fhráma tiomána agus an fhráma díomhaoin ar uillinn sheasta — go hiondúil 30° nó 45° — rud a chruthaíonn cradle cobhsaí do phíosaí oibre cruinn. Déantar spásáil sorcóir a choigeartú de láimh le frámaí sleamhnáin feadh iarnród bonn chun an trastomhas tacaithe a athrú. Raon cumais ualaigh ó 1 tonna go breis agus 3,000 tonna an péire. Is é seo an dearadh is éifeachtaí ó thaobh costais d'áiseanna a oibríonn le trastomhais píopaí comhsheasmhacha caighdeánacha.

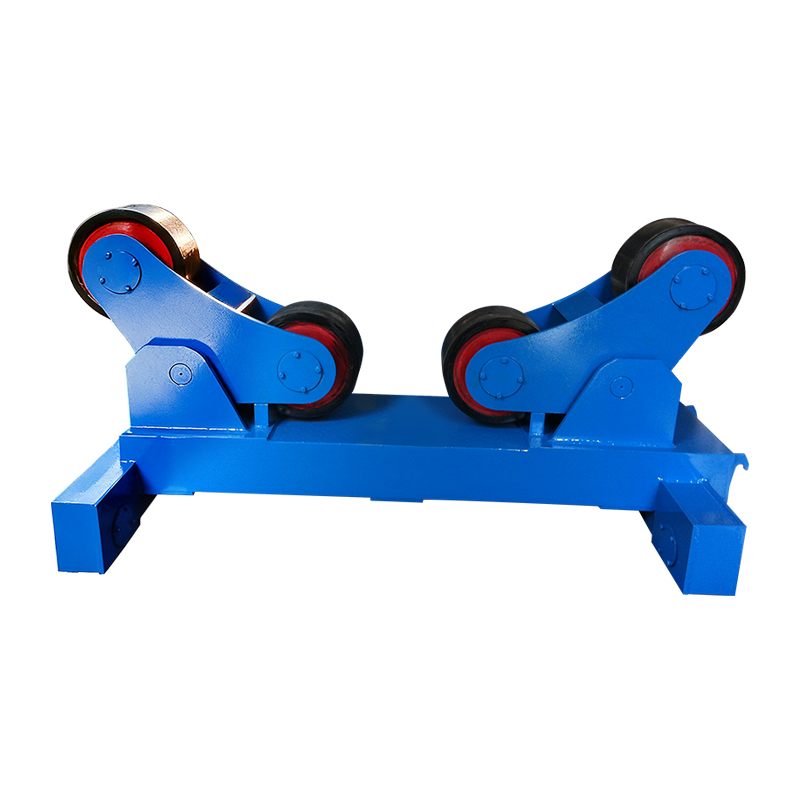

2. Rotator Táthú Féin-Choigeartaithe (Rolairí Féin-Ailínithe)

Comhlíonann rotators táthú féin-choigeartaithe a n-uillinn sorcóir go huathoibríoch le trastomhas an phíosa oibre, rud a chuireann deireadh le hathshuíomh fráma láimhe. Úsáideann gach tionól sorcóir fráma pivoting a osclaíonn nó a dhúnann faoi mheáchan an phíosa oibre, ag cothabháil uillinn teagmhála optamach thar raon trastomhais leathan - de ghnáth 150 mm go 3,000 mm — gan aon choigeartú láimhe. Laghdaíonn sé seo go mór an t-am socraithe nuair a láimhseálann siopa méideanna éagsúla píopaí i rith an lae. Dáileann an dearadh féin-ailíniú ualach níos cothroime ar fud an dromchla sorcóir, ag laghdú caitheamh sorcóir áitiúil.

3. Rollaí Casadh le Cumas Táthú Ceann umar

Tógtar rollaí casaidh tromshaothair atá deartha le haghaidh déantús soithí brú agus umar stórála chun an bhlaosc sorcóireach agus na hoibríochtaí táthú caipín deiridh (ceann) a láimhseáil. Is éard atá sna haonaid seo rollóirí leathana rubair nó polúireatáin a sholáthraíonn dromchla neamh-marrála do shoithí críochnaithe nó brataithe, agus tiomántáin laghdaithe fearas atá in ann luasanna rothlaithe an-mhall, beachta a choinneáil — chomh híseal agus 0.01 RPM — le haghaidh pasanna stua táthú báite balla tiubh (SAW).

4. Rotator Táthú Mótaraithe le Comhtháthú CNC / PLC

Déanann rothlóirí táthú CNC-chomhtháite luas rothlaithe an phíosa oibre a shioncronú go díreach le ráta beathaithe sreinge táthú, luas taistil, agus paraiméadair foinse cumhachta le haghaidh pasanna táthaithe imlíne uathoibrithe go hiomlán. Úsáidtear na córais seo i ndéantúsaíocht spool píopa ard-toirte, tógáil ardán amach ón gcósta, agus déantúsaíocht soithí brú uathoibrithe. Cruinneas sioncrónaithe luais de ±0.5% áirithíonn sé ionchur comhsheasmhach teasa in aghaidh an fhad aonaid — atá ríthábhachtach le haghaidh táthaithe cód-chomhlíontacha ar chomhpháirteanna brú-rátaithe faoi chaighdeáin ASME, EN 13480, nó ISO 15614.

Cineálacha Rotator Táthú Comparáide

Fotheideal: Comparáid idir na ceithre phríomhchineál rothlacha táthúcháin trasna raon trastomhais, cumas ualaigh, am socraithe, leibhéal uathoibrithe, agus feidhmchlár tionsclaíoch príomhúil.

Sonraíochtaí Buntábhachtacha le Meastóireacht Agus Rotator Táthú á Roghnú

Is é an cumas ualaigh agus an raon trastomhais an dá shonrúchán neamh-idirbheartaithe — is gnéithe tánaisteacha iad na gnéithe eile go léir mura féidir leis an rothlóir tacú go sábháilte leis an bpíosa oibre ag an méid is gá. Seo treoir struchtúrtha do gach sonraíocht chriticiúil:

Cumas Luchtaithe

Sonraigh i gcónaí toilleadh ualach an rothlóra ag 1.25 × an meáchan oibre is troime a bhfuiltear ag súil leis ar a laghad lamháil sábháilteachta a sholáthar agus cuntas a thabhairt ar ualaí dinimiciúla le linn luasghéaraithe agus luasmhoillithe an rothlaithe. Teastaíonn rothlóir rátáilte ar a laghad ó shoitheach a mheáchan 8 dtonna 10 dtonna . Má dhéantar ró-ualú ar rothlóir táthúcháin, déantar na rollóirí a chomhbhrú thar a n-acmhainn iompair, cruthaítear sraonadh an fhráma, agus bíonn baol ann go dtarlóidh rolladh as an bpíosa oibre go tubaisteach - guais mhór sábháilteachta.

Raon Luas Rothlaithe

Ní mór luas rothlaithe a mheaitseáil leis an bpróiseas táthú agus trastomhas an phíosa oibre chun an luas taistil stua ceart a choinneáil ag an gcomhpháirteach. Ríomhtar an RPM riachtanach mar: Luas Taistil (mm/nóiméad) ÷ (π × Trastomhas i mm) . Mar shampla, tá gá le thart ar thart ar 600 mm le píopa trastomhas 600 mm ar luas taistil 400 mm/nóim 0.21 RPM . D'fhéadfadh go mbeadh gá le táthú stua báite (SAW) ar shoithí balla tiubh chomh beag 0.03–0.08 RPM ; Seans go mbeidh gá le pasanna fréimhe TIG ar phíobáin dhosmálta balla tanaí 0.5–1.5 RPM .

Ábhar sorcóir

Bíonn tionchar díreach ag roghnú ábhar sorcóir ar chosaint dromchla an phíosa oibre agus ar shaol seirbhíse an sorcóir. Tá rollóirí cruach caighdeánach do phíobán cruach struchtúrach neamhbhrataithe agus cuireann siad an uasmharthanacht ar fáil. Tá gá le rollóirí atá brataithe le rubair nó polúireatán le haghaidh soithí brataithe, péinteáilte nó snasta chun marring dromchla a chosc. Soláthraíonn rollóirí polúireatán greim níos fearr ar dhromchlaí mín freisin, rud a laghdaíonn sciorradh — thar a bheith tábhachtach ar shoithí troma ina bhfuil an t-éileamh ar chasmhóiminte ard. Ag súil a chur in ionad clúdaigh sorcóir polúireatán gach 12-24 mí in úsáid leanúnach táirgeachta.

Weld Grounding Reatha

Níor cheart go gceadófaí riamh do shruth táthú dul trí imthacaí sorcóir an rotator - is cúis le polladh leictrealaíoch na rásaí imthacaí agus cliseadh gasta dá bharr. Ní mór go mbeadh scuaba talmhaithe tiomnaithe ag rothlóirí a úsáidtear le próisis a iompraíonn aimpéar ard (Chonaic ag 600–1,200 A, mar shampla) ar fhráma an rothlaithe nó clampar talamh táthúcháin ar leith a chuirtear go díreach ar an bpíosa oibre. I measc go leor rotators préimhe scuaba talún comhtháite a dhéanann teagmháil le dromchla an phíosa oibre agus a sholáthraíonn cosán fillte ísealfhriotaíochta, ag cosaint an tiomáint agus na imthacaí díomhaoin.

Frith-Srutha/Srianadh Aiseach

Claonadh workpieces sorcóireach a aistriú aiseach (siúl) ar feadh an ais sorcóir le linn uainíochta — feiniméan arb é is cúis leis ná mion-ailíniú idir lárlínte an tiomána agus na lárlínte le sorcóir díomhaoin. Téann rothlóirí ardchaighdeáin i ngleic leis seo trí choigeartú sorcóir dronuilleach (toeing sna rollóirí tiomána faoi 1–3°), rialú uathoibríoch frithsrutha leictreonach, nó pillíní sá aiseach meicniúla. Bogann sruth aiseach neamhrialaithe an t-alt táthú ón tóirse, ag táirgeadh táthaithe lasmuigh den lárionad agus imbhualadh tóirse féideartha le foirceann an phíosa oibre.

Rotator Táthú vs. Positioner Táthú: Cad é an Difríocht?

Déanann rotator táthú agus suiteálaí táthú an dá phíosa oibre a ionramháil le linn táthú, ach freastalaíonn siad ar chéimseataí agus ar riachtanais ghluaisne atá difriúil go bunúsach. Má chuirtear mearbhall ar an dá chúis le mífheidhmiú trealaimh — ní féidir le suiteálaí soithí fada sorcóireacha a chur in ionad rotator, agus ní féidir le rothlóir áitritheoir a athsholáthar le haghaidh cóimeálacha feire nó neamhshiméadracha.

Fortheideal: Comparáid taobh le taobh idir rothlóirí táthú agus suíomhanna táthúcháin thar sheacht dtréithe chun roghnú trealaimh cheart a shoiléiriú bunaithe ar chéimseata workpiece agus cineál comhpháirteacha.

Tionscail agus Feidhmchláir a Bhraithimid ar Rothlaithe Táthú

Tá rothlóirí táthú fíor-riachtanach ar fud gach tionscail a dhéanann trealamh brú-iompartha sorcóireach, struchtúrach nó trealamh próisis. Tá a ráta uchtála comhghaolmhaireachta go díreach le trastomhas an tsoithigh — os cionn 300 mm trastomhas, éiríonn táthú imlíne láimhe mall, neamhréireach, agus strus eirgeanamaíochta go leor go mbaintear amach ROI rotator laistigh de 6-18 mí ó úsáid táirgeachta de ghnáth.

• Ola agus gás: Táthaithe girth píblíne, monarú riser, spóil iomadúil fomhuirí, agus táthú sliogán umar stórála GNL. Tacaíonn rotators le táthú stua báite ar thiús balla ó 10 mm go 80 mm ar phíopaí brú-rátaithe faoi chaighdeáin API 1104 agus ASME B31.4.
• Déantúsaíocht soitheach brú: Teastaíonn pasanna táthaithe imlíneacha rialaithe ó shoithí ASME Roinn VIII agus PED — imoibreoirí, malartóirí teasa, comhdhlúthadáin, deighilteoirí. Cumasaíonn rothlóirí cothabháil réamhthéite comhsheasmhach agus rialú teochta idirbhealaigh tríd an táthú a choinneáil sa suíomh cothrom ar feadh na sraitheanna ilbhealaigh.
• Fuinneamh gaoithe: Tá codanna túir tuirbíní gaoithe amach ón gcósta agus ar tír mór (go hiondúil trastomhas 4-6 m, tiús balla 20-30 mm) i measc na bhfeidhmchlár táthú rothlach is mó, a éilíonn rothlóirí le cumas níos mó ná 200-500 tona in aghaidh an tacair.
• Longthógáil: Úsáideann seaftaí liáin, feadáin thruster, umair ballasta, agus rannóga cabhail sorcóireach go léir rothlaithe i siopaí monaraithe réamhfheistis sula ndéantar iad a shuiteáil ar bord.
• Mianadóireacht agus comhiomlán: Is éard atá i gceist le muilte liathróid, áitheanna rothlacha, scrubbers druma, agus déantús druma iompair ná sliogáin sorcóireacha ballaí tiubha nach bhfuil praiticiúil ach amháin le táthú le cúnamh rotator.
• Ceimiceach agus peitriceimiceach: Baineann colúin, imoibreoirí, agus soithí próisis le cóimhiotail choimhthíocha (déphléacsacha dosmálta, Inconel, tíotáiniam) leas go háirithe as táthú suímh chomhréidh atá cumasaithe ag rotator, rud a laghdaíonn cur isteach ar linn táthú de bharr domhantarraingthe in ábhair atá deacair le táthú.

Buntáistí Táirgiúlachta agus Cáilíochta a bhaineann le Rotator Táthú a Úsáid

Tagann an príomhghnóthachan táirgiúlachta ó rothlóir táthúcháin as stuanna táthú leanúnacha a chumasú seachas timthriallta stoptha agus athshuite. , ach tá na buntáistí cáilíochta chomh suntasach agus laghdaítear costais athoibre go díreach.

Gnóthachain Táirgiúlachta

• Méadaíonn am stua ar aghaidh ó 20–35% (lámhleabhar) go 60–80% le táthú leath-uathoibríoch le cúnamh rotator, agus suas go dtí 90–95% i gcórais lán-uathoibríoch. Is féidir le píopa trastomhais 500 mm táthú siopa monaraithe comhpháirteach imlíne iomlán a chomhlánú i stua amháin gan bhriseadh i gcoinne 4-6 seichimh stop-atosaithe i dtáthú láimhe.
• Rátaí taisce SAW ar rotator-tacaíocht soithí tiubh-ballaí a bhaint amach 15–25 kg/uair — thart ar 5–8 × an ráta sil-leagan de SMAW láimhe ar an alt céanna.
• Tuirse welder laghdaithe ar shíoga imlíne fada ciallaíonn tiúchan marthanach trí oibríochtaí táthú il-uaireanta, ag laghdú rátaí earráide deireadh aistrithe.

Feabhsúcháin ar Cháilíocht Weld

• Luas taistil comhsheasmhach faoi rialú an rotator cuireann sé deireadh le héagsúlacht dhaonna i ndul chun cinn tóirse, rud a fhágann go bhfuil leithead coirníní aonfhoirmeach agus dul i bhfód timpeall an imlíne iomlán - ríthábhachtach maidir le glacadh le tástáil radagrafaíochta agus ultrasonaic.
• Seasamh táthú Maol (1G). ar fud an chomhpháirteach cuireann sé deireadh le sagging linn táthú atá spreagtha ag domhantarraingthe a tharlaíonn i suíomhanna 2G (cothrománach), 5G (píobán seasta), agus 6G (píopa claonta), rud a laghdóidh porosity agus rátaí lochtanna undercut ag meastachán 35–55% i gcomparáid le táthú píopa seasta.
• Rialú teochta idirbhealaigh comhsheasmhach Tá sé níos éasca a choimeád ar bun nuair a rothlaíonn an táthú go leanúnach thar phointe seasta monatóireachta, rud a ligeann do bhraiteoirí IR nó teirmiméadair teagmhála gach pointe den imlíne a thomhas gan athshuíomh.

Cothabháil Rotator Táthú: Trealamh a Choinneáil Iontaofa i Táirgeadh

Cosnaíonn cothabháil coisctheach rialta ar rothlóir táthú codán den aga neamhfhónaimh agus iompraíonn sé costas athsholáthair de bharr faillí — má theipeann ar imthacaí sorcóir aonair i rothlóir 200 tona d'fhéadfadh 2–3 lá de chaillteanas táirgeachta agus $5,000–$15,000 a bheith mar thoradh ar chostais deisiúcháin.

• laethúil: Déan iniúchadh ar dhromchlaí sorcóir le haghaidh spásaire táthú leabaithe, gearrthacha nó spotaí cothroma. Bain spatter le scuab sreang nó scraper sula cruaíonn sé agus déanann sé damáiste dromchla do phíosaí oibre nó rothlú míchothrom. Seiceáil go bhfuil cáblaí talaimh ceangailte go daingean.
• Seachtainiúil: Slabhra tiomána lubricate, giarbhosca, agus imthacaí seafta sorcóir de réir sonraíocht an mhonaróra. Fíoraigh go dtaispeánann an painéal rialaithe socruithe luais cruinn agus go bhfeidhmíonn stad éigeandála i gceart. Scrúdaigh boltaí gléasta sorcóir le haghaidh scaoileadh tonnchrith.
• go míosúil: Seiceáil leibhéal agus riocht ola an ghiarbhosca. Iniúchadh clúdaigh polúireatán nó sorcóir rubair le haghaidh gearrthacha, deora nó cruaite. Trastomhas sorcóir a thomhas le caliper — bíonn athrú luais ar dhromchla an phíosa oibre mar thoradh ar chaitheamh neamhchothrom idir rollóirí tiomána agus rollóirí díomhaoin.
• Go bliantúil: Cigireacht iomlán aonaid tiomána lena n-áirítear scuaba mótair (más DC), súgradh imthacaí giarbhosca, agus sláine táthaithe fráma. Rialú luais a athchalabrú i gcoinne tagartha tacaiméadar. Athsholáthar imthacaí sorcóir go réamhghníomhach má sháraíonn uaireanta oibriúcháin an t-eatramh molta ag an monaróir — go hiondúil 8,000–12,000 uaireanta oibriúcháin .

Ceisteanna Coitianta Maidir le Rotators Táthú

Conclúid: An Infheistíocht Chóir do Do Siopa é Rothlach Táthú?

I gcás aon siopa monaraithe a bhíonn ag táthú go rialta comhpháirteanna sorcóireacha os cionn 200 mm trastomhas, seachadann rotator táthú ROI intomhaiste laistigh de 6-18 mí. trí chaillteanais ama stua-ar laghdaithe, rátaí athoibrithe níos ísle ó laghdú lochtanna ar tháthú cothrom-suímh, agus laghdaigh tuirse welder ar obair fad-uaim.

Tagann an cinneadh roghnúcháin síos go dtí ceithre pharaiméadar: meáchan uasta workpiece (thiomáineann sonrú acmhainne ualaigh), raon trastomhas (thiomáineann spásáil agus cineál sorcóir), raon luas rothlaithe riachtanach (déantar roghnú mótair agus giarbhosca), agus toirt táirgeachta (tiomannaíonn sé an cás maidir le féinchoigeartú i gcoinne traidisiúnta agus le haghaidh comhtháthú CNC). Meaitseáil na ceithre pharaiméadar sin go beacht, cuir fachtóir sábháilteachta 1.25 × i bhfeidhm ar an toilleadh luchtaithe, agus sonraigh ábhar sorcóir chun do riachtanais dromchla workpiece a mheaitseáil.

A dea-shonraithe, a chothabháil i gceart rotator táthú ní uirlis áise amháin í — is sócmhainn déantúsaíochta de ghrád táirgeachta í a ardaíonn go díreach an uasteorainn cháilíochta agus acmhainn tréchur aon oibríocht monaraithe sorcóireach. Maidir le siopaí brú-árthaigh, déantúsóirí píblíne, agus déantúsóirí túr gaoithe go háirithe, is gné riachtanach é de tháirgeadh táthú iomaíoch, cód-chomhlíontach.
