Freagra gairid: is urscaoileadh leictreach é stua plasma a thaistealaíonn trí cholún de ghás ianaithe seachas trí mhiotal soladach. Arna shrianadh ag orifice nozzle beag, éiríonn an colún sin ina scaird timpeall 15,000–30,000 °C - te go leor chun gach miotal innealtóireachta a leá - agus is é an t-airí aonair sin an fáth gur féidir le héifeacht fhisiciúil amháin lomadh trí phláta 40 mm agus pas glan fréimhe a leagan i bhfeadán dhosmálta 6 mm.
Má shonraíonn tú, má cheannaíonn tú nó má ritheann tú trealamh monaraithe, is annamh a bhíonn an cheist úsáideach cad is stua plasma ann agus beagnach i gcónaí cén stua atá uait, cén sruth, cén gás agus cén meaisín. Seo a leanas an sainmhíniú, conas a fhoirmíonn an stua, na leaganacha atá le feiceáil i ndáiríre ar urlár siopa, áit a bhfuil difríocht idir gearradh agus dualgas táthúcháin, agus na sonraíochtaí ar fiú argóint a dhéanamh fúthu le soláthraí sula síníonn tú ordú ceannaigh.
Cad é Stua Plasma I ndáiríre
Is éard atá i stua plasma ná urscaoileadh leictreach marthanach ina bhfuil an chonair seoltaí ina gás a théitear go dtí go scoilteann sé ina shaorleictreoin, iain dheimhneacha agus ina gcáithníní neodracha. Nuair a bheidh an stua buailte, níl aon teagmháil mheicniúil ag teastáil idir an leictreoid agus an saotharphíosa.
Leagann dhá ghné dearaidh amach é ó stua TIG nó bata. Tá an stua srianta go meicniúil: cuireann soc copair iallach ar an urscaoileadh trí orifice caol, ag ardú dlús reatha agus croí-theocht i bhfad os cionn stua saor-dhó. Agus suíonn an leictreoid taobh istigh den chorp tóirse, ar shiúl ón bpíosa oibre, agus mar sin cosnaíonn an gás sciath seachas an t-atmaisféar stua an linn táthú nó an aghaidh gearrtha.
Uimhreacha úsáideacha oibre nuair a dhéanann tú comparáid idir luachana:
- Croítheocht: thart ar 15,000-30,000 °C.
- Trastomhas colún stua: thart ar 1-5 mm, socraithe de réir mhéid an orifice, sreabhadh gáis agus sruth.
- Raon gearrtha: 30-400 A clúdaíonn leathán tanaí go dtí thart ar 50 mm cruach carbóin; sroicheann córais ard-sainmhínithe níos faide ar dhosmálta.
- Raon táthú: micrea-plasma ó thart ar 0.1 mm scragall aníos; táthú keyhole go dtí thart ar 10-12 mm i pas amháin.
Mar a Foirmíonn an Arc, Céim ar Chéim
Leanann foirmiú seicheamh seasta, agus léirítear locht ag céim ar bith mar thús teipthe nó mar stua a dhiúltaíonn fanacht cobhsaí.
- Bunaíonn gás an cosán. Sreabhann aer comhbhrúite, nítrigin, argón nó meascán argón-hidrigine tríd an tóirse ag ráta rialaithe agus guairneáin.
- Tosaíonn ianú. Saorann spréach ardmhinicíochta, nó teagmháil ghearr leictreoid-go-buic, na chéad leictreoin.
- Reatha Bíonn ar láimh. Coinníonn an soláthar DC an t-urscaoileadh agus múchtar an ciorcad ard-minicíochta.
- Constriction agus imbhualadh. Comhbhrúigh an nozzle agus an guairneán gáis an stua isteach i láthair comhchruinnithe fuinnimh.
- Aistriú chuig an workpiece. I gearrtha agus táthú stua plasma, tá an fhréamh stua ag gabháil leis an pláta agus ritheann an cosán fillte tríd an luaidhe oibre; roimh an nóiméad sin níl ann ach stua píolótach.
Na hAthróga Plasma Arc a Bhunóidh tú
Leanann an chuid is mó de na lochtanna táirgeachta siar go mearbhall ar na modhanna seo. Níl siad idirmhalartaithe, agus ní próiseas é stua dúbailte ar chor ar bith - déantar damáiste i bhfíor-am.
| Cineál stua | Cosán reatha | Úsáid thionsclaíoch tipiciúil |
|---|---|---|
| Stua aistrithe | Leictreoid chuig an saotharphíosa | Gearradh plasma, táthú stua plasma, gouging |
| Stua neamh-aistrithe | Leictreoid go dtí an soc | Spraeáil plasma, téamh tóirse, cóireáil gáis |
| Stua píolótach | Leictreoid go dtí an soc at low current | Cúnamh tosaigh; gearrtha pláta péinteáilte, meirgeach nó brataithe |
| Stua dúbailte | Stua seadánacha ón soc go dtí an saotharphíosa | Locht a chreimeann an nozzle agus a lagaíonn an gearrtha |
| Stua gliding | Arc sínte feadh leictreoidí éagsúlaithe i sreabhadh gáis tapa | Gníomhachtú dromchla, aerchóiriú gáis, obair saotharlainne |
Gearradh agus Táthú: Arc céanna, Dualgas Éagsúla
Is féidir le teaghlach soláthair cumhachta amháin freastal ar an dá cheann, ach tá an fhuinneog oibriúcháin go hiomlán difriúil. Uasmhéadaíonn gearradh dlús fuinnimh agus sreabhadh gáis agus mar sin séideann an scaird miotail leáite amach ón gcorna; tá táthú ag iarraidh colún íseal-suaiteachta, rialaithe go docht a leá gan poll a phuncháil. Is é an dá thimthriall dleachta a mheascadh an bealach is tapúla chun é a dhó trí ábhair inchaite.
| Paraiméadar | Gearradh plasma | Táthú stua plasma |
|---|---|---|
| Modh stua | Aistrithe, dlús ard reatha | Aistrithe, srianta, suaiteacht íseal |
| Reatha tipiciúil | 30–400 A | 0.1–200 A, micreaphlasma go PAW eochrach |
| Gás | Aer, nítrigin, ocsaigin, argón-hidrigine | Meascáin argón, argón-hidrigine agus héiliam |
| Ábhar | Aon miotail seoltaí | Dhosmálta, tíotáiniam, cóimhiotail nicil, cruach carbóin |
| Tiús | 0.5 mm go 50 mm agus níos faide anonn | Scragall 0.1 mm go dtí thart ar 12 mm poll eochrach |
| Príomhcheist cáilíochta | Trossanna, uillinn bevel, leithead coirce | Porosity, titim keyhole, próifíl coirníní |
Nuair a Thuilleann Arcs Plasma a gCoimeád
In áit ar bith ní mór comhpháirteach ciorclach a ghearradh nó a tháthú, buaite ag stua plasma meicnithe ar in-atrialltacht: umair stórála agus soithí brú, spóil phíobáin phróisis, ailt túr gaoithe, bíomaí H agus cruach struchtúrach, agus bileog tanaí le haghaidh obair ionstraime agus aeraspáis.
Is é obair umar agus bhlaosc an cás clasaiceach. Ritheann plasma nó ceann stua báite ar feadh an seam agus casann an bhlaosc faoina bhun, agus mar sin tuirlingíonn an fhréamh stua san áit chéanna ar gach pas. Cuireann sé sin an t-ualach ar an rothlú féin - rith amach sorcóir, réidh tiomáint agus luas a bhfuil gach taispeáint go díreach i gcuma coirníní. Clúdaíonn rothlaithe feistithe le hardú hiodrálach an chuid is mó de thrastomhais soithigh meánmhéide; tá an réasúnaíocht urlár an tsiopa taobh thiar den rogha sin leagtha amach sa nóta seo maidir le conas rotators táthú a athrú déantúsaíochta umar agus píopa .

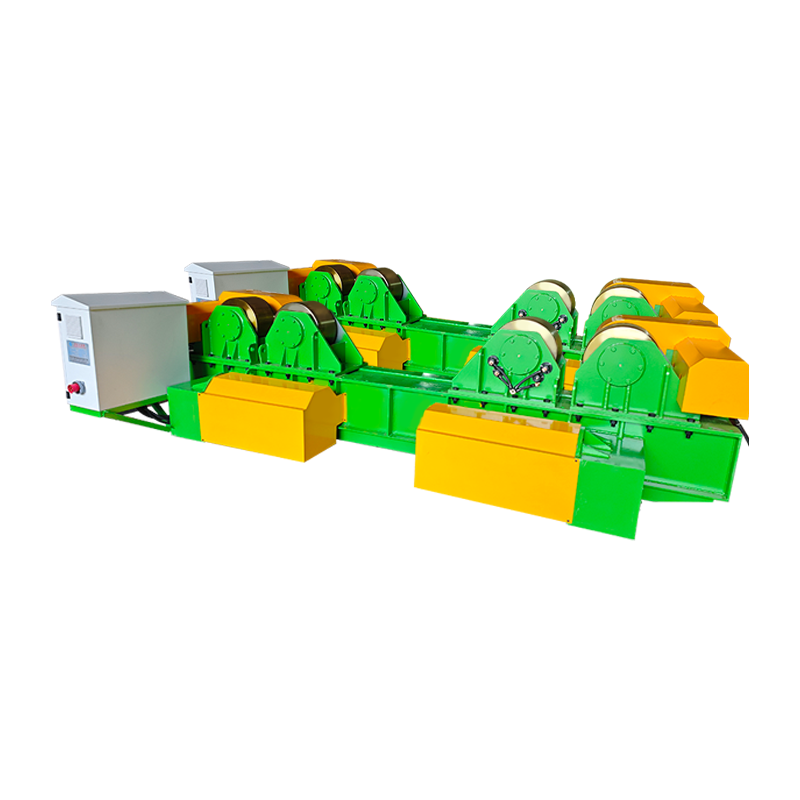

Rotator Táthú Fit-Up 40T le Ardú Hiodrálacha agus Gluaiseacht Fithiseach Lámhleabhar Láimhseálann sé feistiú agus táthú píosa oibre sorcóireach 40 tonna, le coigeartú airde hiodrálach, taisteal láimhe iarnróid, agus rothlú luas athraitheach le haghaidh seams umar agus soithigh. Féach Táirge → Níl gach saotharphíosa sorcóireach. Maidir le cásanna caidéil, frámaí agus comhlachtaí comhla, déanann suiteálaí táthú an t-alt isteach sa suíomh cothrom nó cothrománach is fearr le stua constricted, agus coinníonn tilt agus rothlú servo-rialaithe an uillinn laistigh de chodán de chéim - rud a bhíonn tábhachtach nuair nach bhfuil ach cúpla milliméadar ar leithead ag poll na eochrach.

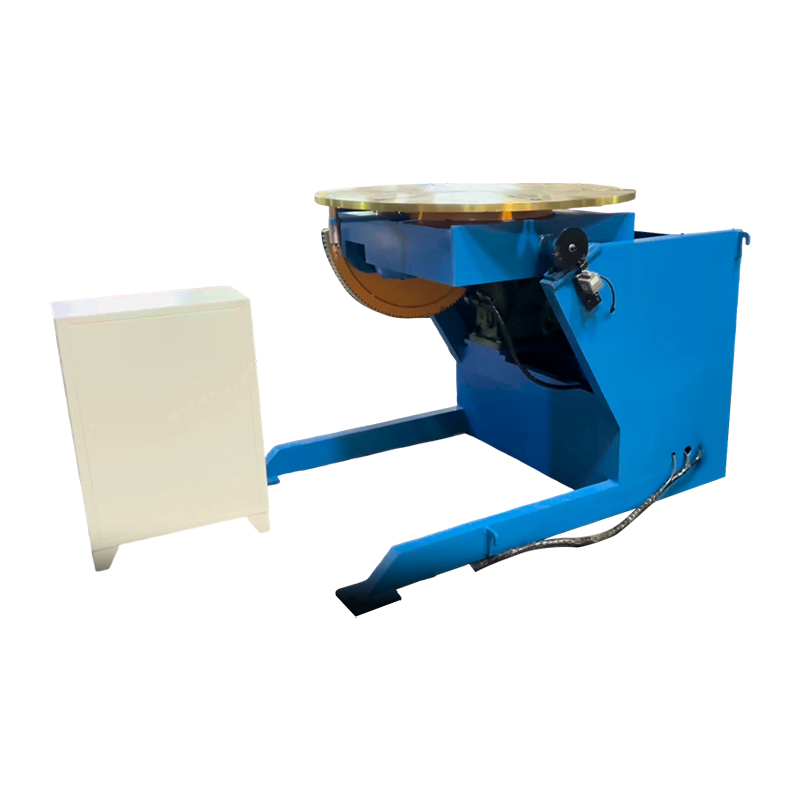

Suiteálaí Táthú 1T Servo-Rialaithe Suímh servo aon-ton le haghaidh páirteanna neamh-sorcóireacha, ag soláthar tilt 0-105 ° agus rothlú leanúnach 360 ° chun ailíniú tóirse a sheasamh i dtáthú uathoibrithe. Féach Táirge → De ghnáth reáchtáiltear seams fada díreach agus an tóirse á iompar ar cholún agus borradh os cionn leaba nó sraith rollóirí. Ligeann gluaiseacht fithiseach leictreach an ceann a luascadh le luchtú agus filleadh ar an uillinn ríomhchláraithe chéanna, rud a ghiorrú an t-am socraithe idir na codanna.

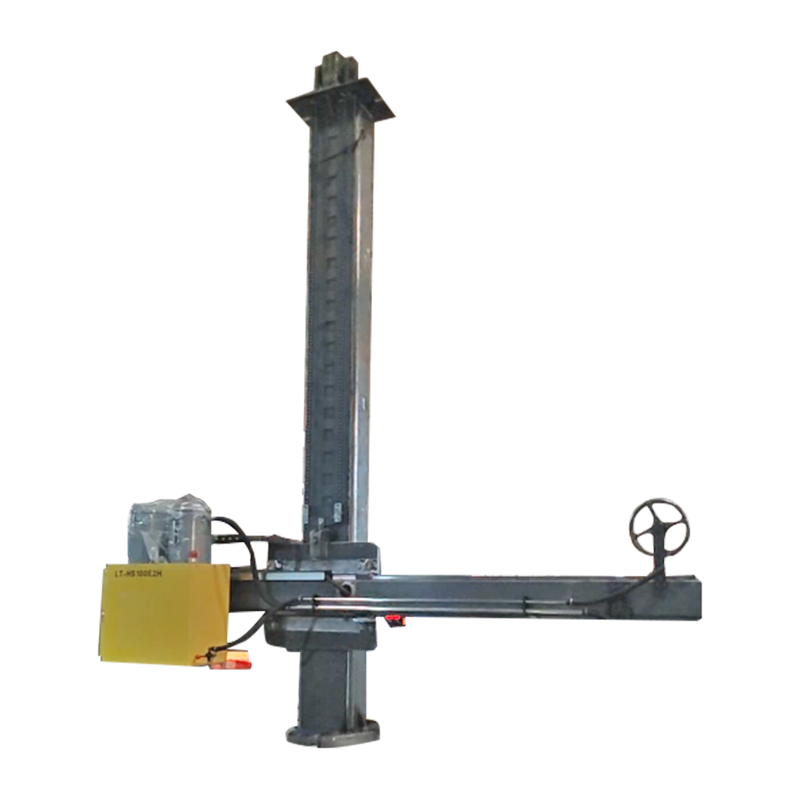

Colún & Borradh Saincheaptha 4030 le Fithghluaiseacht Leictreach Colún saincheaptha agus borradh le haghaidh táthú uathoibríoch, le gluaiseacht fithiseach leictreach chun seams fada díreach a shuíomh agus socrú luas idir páirteanna. Féach Táirge → Comhcheanglaíonn táirgeadh túr gaoithe na trí cinn: feistítear sliogáin ar rothlóirí, ritheann seamanna fadaimseartha faoi bhorradh, agus roghnaítear an próiseas stua - plasma, stua báite nó hibrideach - le haghaidh treá agus luas taistil. Clúdaítear an comhbhabhtáil próisis san Airteagal seo ar teicneolaíocht táthú le haghaidh giniúna cumhachta gaoithe .
Cad atá le Seiceáil Sula gCeannaíonn tú
Déantar cáilíocht stua plasma a chinneadh ar an mbileog sonraíochta, ní ag an gcuid taispeána. Sé mhír is tábhachtaí.
- Timthriall dualgais ar do fhíor-sruth. Is meaisín difriúil é meaisín 200 A rátáil ag 60 faoin gcéad dleacht ó cheann rátáilte ag 100 faoin gcéad.
- Fuarú tóirse agus costas inchaite in aghaidh an mhéadair gearrtha. Cosnaíonn tóirsí uisce-fhuaraithe níos mó agus maireann siad i bhfad níos faide os cionn timpeall 100 A.
- Soláthar gáis agus íonacht. Tá éilliú agus brú droop dhá cheann de na cúiseanna is coitianta de stua éagobhsaí.
- Cruinneas tairiscint. Maidir le táthú meicnithe, lorg suíomh servo de ±0.1 mm nó níos fearr agus luas in-athdhéanta faoi ualach.
- Cumas luchtaithe le corrlach. Rotators méid agus suiteálaithe don phíosa oibre is troime móide uirlisiú, ní an meáncheann.
- Deimhniú agus doiciméadú. Insíonn marcáil CE, taifid tástála agus cuairt ar mhonarcha níos mó duit ná bróisiúr.
Ag Diagnóisiú ar Lochtanna Stua Plasma Coiteann
Tá liosta gearr cúiseanna ag formhór na lochtanna, agus is gnách gurb é an socrú is saoire an ceann ceart.
- Dross ar thaobh íochtair gearrtha: luas taistil ró-mhall, sruth ró-íseal, nó seasamh chun srutha iomarcach.
- Arcing dúbailte: nozzle caite nó mícheart, gan staonadh leordhóthanach, nó taise sa líne gáis.
- Saol gairid inchaite: droch-shreabhadh chuisnithe, gás éillithe, nó polladh ar airde ró-íseal.
- Arc ag fánaíocht nó ag titim poll eochrach le linn táthú: sreabhadh mícheart gáis, méadú maighnéadach sa phíosa oibre, nó bearna comhpháirteach neamhullmhaithe.
- Porosity i welds PAW: clúdach sciath caillte, piocadh hidrigine, nó fad stua atá ró-fhada.
Ceisteanna Coitianta
An bhfuil stua plasma níos teo ná stua TIG?
Sea, de ghnáth trí fhachtóir de dhá cheann nó níos mó. Suíonn stua TIG saor-dhó timpeall 10,000–11,000 °C, agus sroicheann stua plasma srianta 15,000 °C agus os a chionn. Ní hé an buntáiste teas amháin ach tiúchan: sroicheann an fuinneamh i gcolún caol.
An féidir le stua plasma aon ábhar a ghearradh?
Teastaíonn píosa oibre seoltaí leictrigh ó ghearradh stua aistrithe, toisc go gcaithfidh an sruth filleadh tríd an luaidhe oibre. Ní féidir gloine, criadóireacht agus an chuid is mó de phlaistigh a ghearradh ar an mbealach seo.
Cén fáth a bhfuil stua píolótach ag teastáil ón tóirse?
Ianaíonn an stua píolótach an cosán gáis ag sruth íseal ionas gur féidir leis an bpríomh-stua an nóiméad a shroicheann an tóirse an pláta a aistriú. Ligeann sé freisin don tóirse tosú ar dhromchlaí péinteáilte, meirgeach nó brataithe a bhrisfeadh an tús ar shlí eile.
An ionann táthú stua plasma agus éagsúlacht TIG?
Fágann TIG an stua saor le scaipeadh, agus cuireann PAW iallach air trí shoic. Is é an toradh ná colún níos dlúithe, modh poll eochrach le haghaidh treá aon-pas, agus i bhfad níos lú íogaireacht le fad stua.
An oibríonn gearradh plasma faoi uisce?
Tá. Laghdaíonn gearradh faoi uisce torann, múch agus radaíocht ultraivialait, agus is é sin an fáth go bhfuil sé coitianta i longchlóis agus i bplandaí a ghearradh pláta dhosmálta nó péinteáilte.
An Bun Líne
Is éard atá i stua plasma urscaoileadh srianta trí ghás ianaithe, agus is é an dá phost tionsclaíochta atá aige ná gearradh agus táthú. Riachtanais gearrtha dlús fuinnimh uasta agus sreabhadh gáis; tá gá le colún cobhsaí, suite go beacht. Idir an dá shuí na meicnic - rothlóirí, suiteálaithe agus borradh colún a shealbhaíonn an fhréamh stua go díreach nuair a deir an nós imeachta ba chóir é a bheith. Faigh na paraiméadair stua ceart, ansin déan an tairiscint in-athdhéanta, agus éiríonn an próiseas mar chuid intuartha tar éis cuid.
